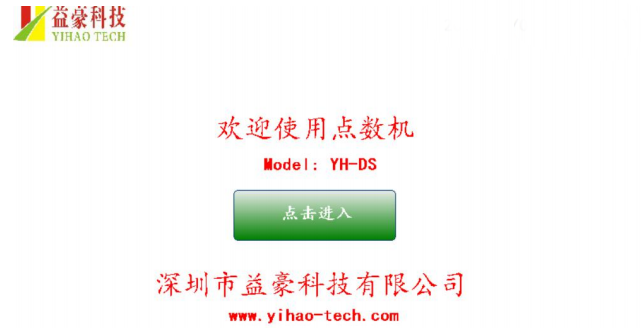

一、打開總電源開關，觸摸屏顯示如下圖(圖一)：

(圖-一)

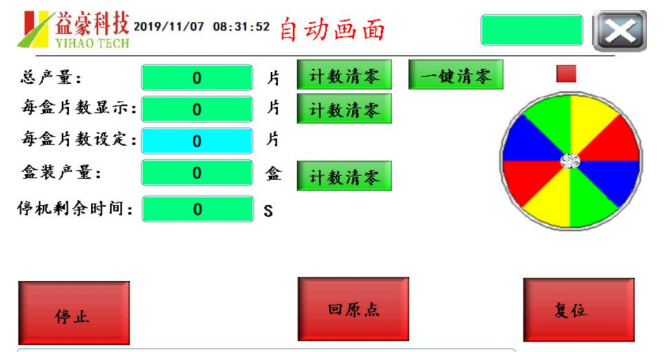

　　二、點擊進入按鈕將進入自動畫面(圖二)。

(圖-二)

　　說明：

　　觸摸屏綠色數值框是做為顯示值(不可修改)，藍色數值框是做為顯示設定一體值(可修改)。

　　【總產量】：記錄每個膜布的數量。可以手動清零也可一鍵清零

　　【每盒片數顯示】：針對設定每盒的片數來進行計數。可以手動清零也可以一鍵清零

　　【每盒片數設定】：每個盒子裝入的片數進行設定。到達設定數量翻轉一次設定值(1-99 片)

　　【盒裝產量】：以設定片數盒裝產量計數累加 1 計數。可以手動清零也可以一鍵清零

　　【停機剩余時間】：當進入?yún)?shù)頁面設定開啟時有效，X1 光纖沒有感應袋子開始以設定值為準倒計時，也會 有相應的提示。切記注意安全!請不要把手放入進去，以免撞傷。

　　【啟動】：點擊啟動按鈕設備運行，按鈕顏色切換綠色。再次點擊設備停止。

　　【回原點】：停止的狀態下可以回原點。以校正轉盤

　　【復位】：復位設備運行

　　點擊右上角會彈出目錄，點擊選擇畫面。(圖三)

(圖-三)

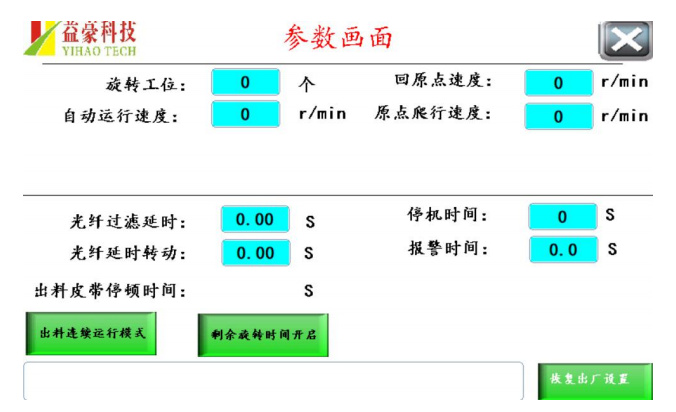

　　四、參數畫面一(圖四)進入?yún)?shù)畫面戶名技術員 密碼 8888

　　(圖-四)

　　【旋轉工位】：設定值 8 個每個等分就是 45 度一個工位，二個工位就是 90 度

　　【自動運行速度】：自動運行速度 100-700r/min

　　【回原點速度】：回原點運行速度 50-500r/min

　　【回原點爬行速度】：回原點減速 10-50r/min

　　【光纖過濾延時】：光纖屏蔽時間產生一個信號，目的防止透明袋子有信號誤動作

　　【光纖延時轉動】：光纖感應到袋子時不會立馬轉動，需要設定延時轉動

　　【出料皮帶停頓時間】：可關閉/打開 出料皮帶連續運行模式/出料點動運行模式

　　【停機時間】：對應自動畫面的停機剩余時間。

　　【報警時間】：光纖報警時間。

　　【出料連續運行模式】：點動運行模式/連續運行模式切換

　　【剩余旋轉時間開啟】：剩余旋轉時間關閉/開啟

　　【恢復出廠設置】：長按按鈕 2 秒所有參數恢復出廠

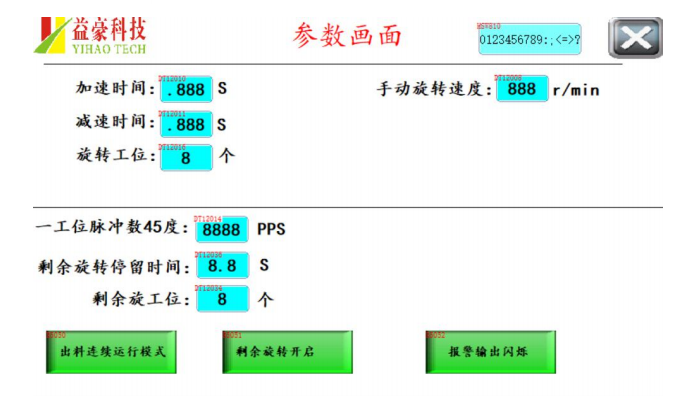

　　五、隱藏畫面(圖五)

　　長按參數畫面2 秒自動彈出隱藏畫面

(圖-五)

　　【加速時間】：電機的加速運行

　　【減速時間】：電機的減速運行

　　【手動旋轉速度】：手動點動運行速度

　　【一個工位脈沖數】：出廠時是 6250

　　【剩余旋轉停留時間】：剩余旋轉開啟后，剩余旋轉工位每次旋轉停留時間。

　　【剩余旋轉工位】：剩余旋轉開啟時有效，假如轉一個工位是 45 度剩余旋轉工位就是 3 個工

　　位

　　【出料線序運轉模式】：

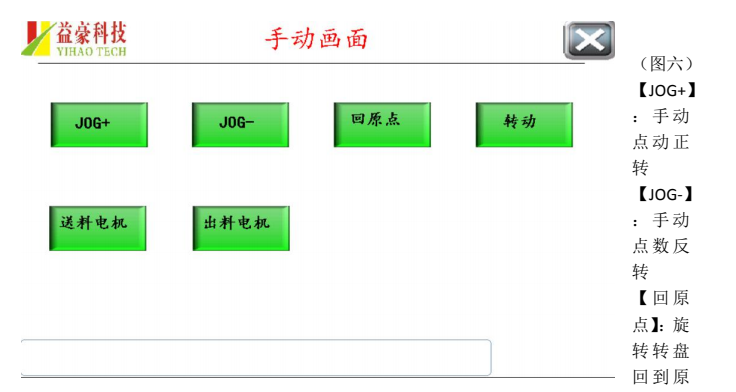

　　六、手動畫面(圖六)

(圖-六)

　　【JOG+】：手動點動正轉

　　【JOG-】：手動點數反轉

　　【回原點】：旋轉轉盤回到原點位置

　　【轉動】：點動一次轉動一個工位

　　【送料電機】：送料電機手動啟動

　　【出料電機】：出料電機手動啟動

　　【轉動】：點動一次轉動一個工位

　　【送料電機】：送料電機手動啟動

　　【出料電機】：出料電機手動啟動
